木工三件積木組-魯班鎖
2015年生活科技課給學生練習 製圖、放樣、鋸切的作品。
為適配學生程度,我先用壓克力鋸 切模板供一般程度的學生選擇描繪,大部分學生都能在4-6節課順利完成。

鋸切下料
使用的材料應偏硬而纖維紋路不明顯為佳,學生練習使用南洋檜等木材較易加工。


畫線
示範用畫線;另有示範使用直角規畫線。


鑽孔
孔徑約5mm。

鋸切
鋸路應在線內,要鋸得平直,以利後面的裕度挫削調整。

銼削
這個地方用手持銼刀銼削要平直並不容易,可取另一塊材料靠住,不但增加穩定性,高度也剛剛好,但要避免銼削到另一塊平面。
裕度調整、細修、試組裝
最好稍有緊度,可以勉強插入一些的時候,就要頻頻用直角規量測,並對著光線觀察透光,以精修調整裕度。


表面處裡
表面細模、修小倒角,可以的話上蠟並手工拋光。

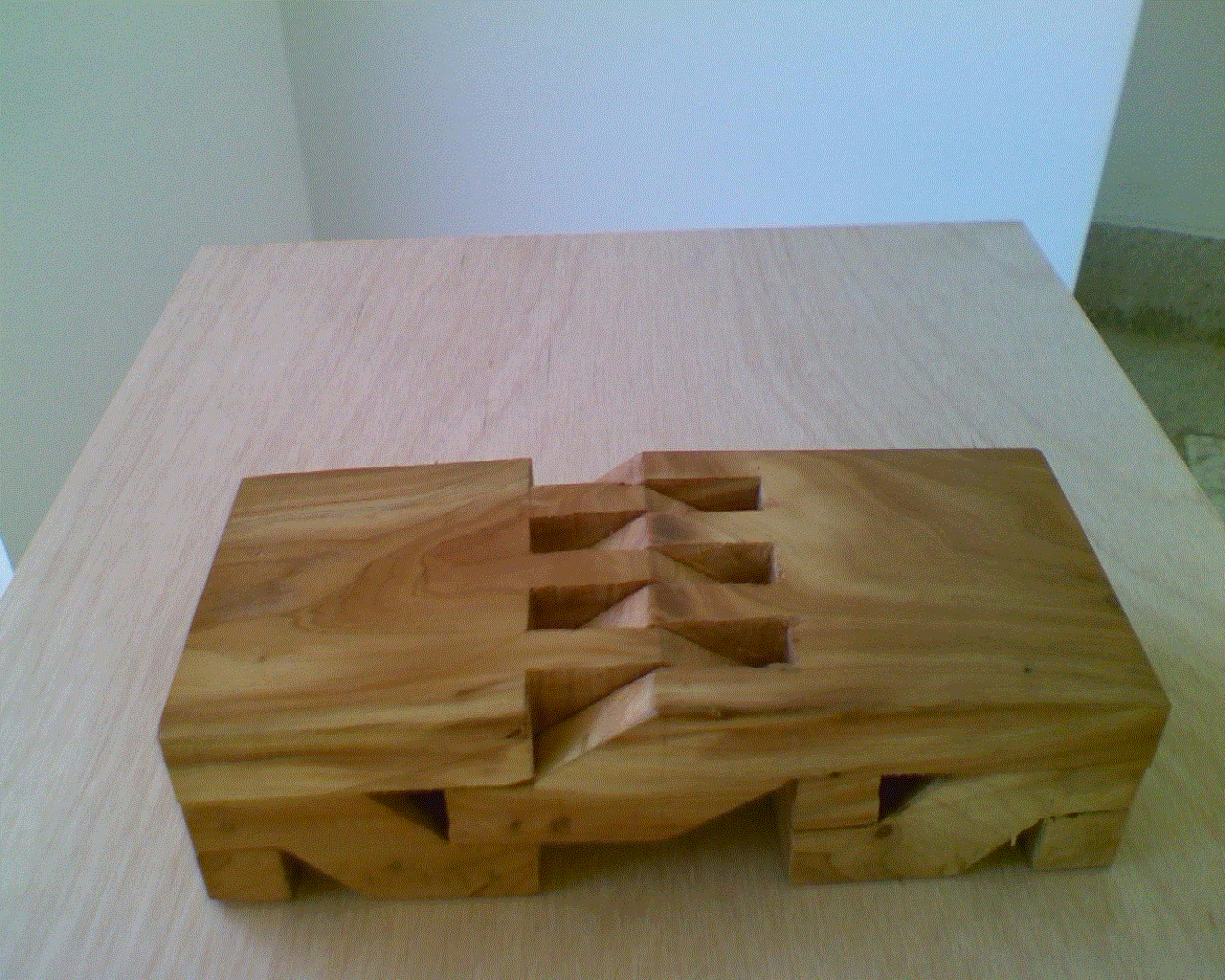

成品
