角度尺

幾年前日本工具專賣店買了一支角度尺，用在創作材料的度量相當好用，但是總覺得有那些小問題：
-價格高，捨不得任意使用。
-厚度太薄，在木頭未有良好加工的情形下，基準邊無法精準對正。
-金屬材質不透明，在量角度時可能會遮蓋掉想參考的部分。
-只能量角度，無法量長度。
基於以上的問題考量，我利用雷射切雕設計了專屬的角度尺；雖然在精準度和強度上完全比不上日製金屬角度尺，在不需要十分精準的量測及畫線工作上，勝任有餘。

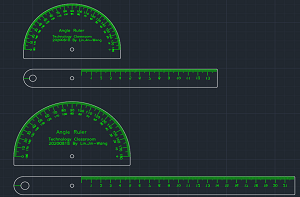

步驟1. 利用CAD繪製設計圖。

步驟2. 利用雷射切雕壓克力。
步驟3. 長度刻度校正；將刻度和鋼尺或游標卡尺比對，我第一次做出來的成品在200mm長度裡誤差2mm；回到CAD依比例計算放大後，在200mm長度裡誤差約0.5mm；再回到CAD調整，但沒再重新製作。

步驟4.刻度填色。不管全透明或有顏色半透明壓克力，雷射雕刻後的刻度看起來並不明顯，填色後才能看得清楚。
步驟5. 組裝；兩片壓克力間墊入薄紙片或塑膠片，一則增加鎖定角度的摩擦力，一則稍微隔開兩片壓克力，避免經常使用產生磨痕，影響角度判讀。

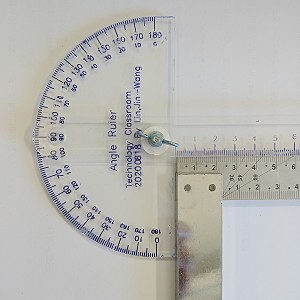

步驟6. 角度刻度校正；調到45度，90度，用角度尺、直角規等工具，分別檢驗角度精準度。

步驟7. 用細砂紙稍微去除毛邊。
